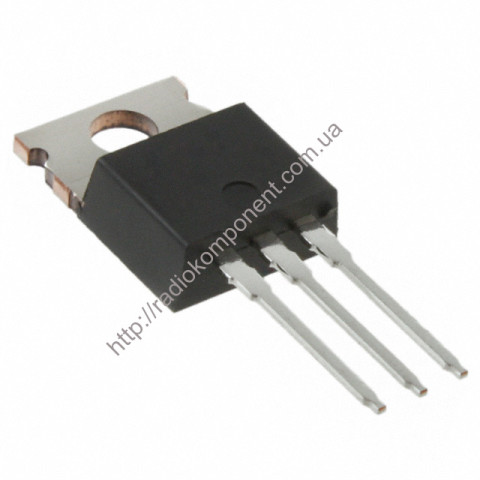

Транзистор КТ857А

Транзистор КТ857А кремнієвий епітаксійно-планарний структури npn перемикач.
Призначений для застосування в підсилювачах та пристроях, що перемикають.

Основні технічні характеристики транзистора КТ857А:
• Структура транзистора: npn;
• Рк т max - Постійна потужність колектора, що розсіюється, з тепловідведенням: 60 Вт;
• fгр – межова частота коефіцієнта передачі струму транзистора для схеми із загальним емітером: більше 10 МГц;
• Uкбо max - Максимальна напруга колектор-база при заданому зворотному струмі колектора та розімкнутого ланцюга емітера: 250 В;
• Uебо max - Максимальна напруга емітер-база при заданому зворотному струмі емітера та розімкнутого ланцюга колектора: 6 В;
• Iк max – максимально допустимий постійний струм колектора: 7 А;
• Iк і max – Максимально допустимий імпульсний струм колектора: 10 А;
• Iкбо – Зворотний струм колектора – струм через колекторний перехід при заданій зворотній напрузі колектор-база та розімкнутому виведенні емітера: не більше 5 мА (250В);
• h21е – статичний коефіцієнт передачі струму транзистора для схем із загальним емітером: більше 7,5;
• Rке нас - Опір насичення між колектором та емітером: не більше 0,33 Ом;
• tрас - час розсмоктування: не більше 2500 нс
