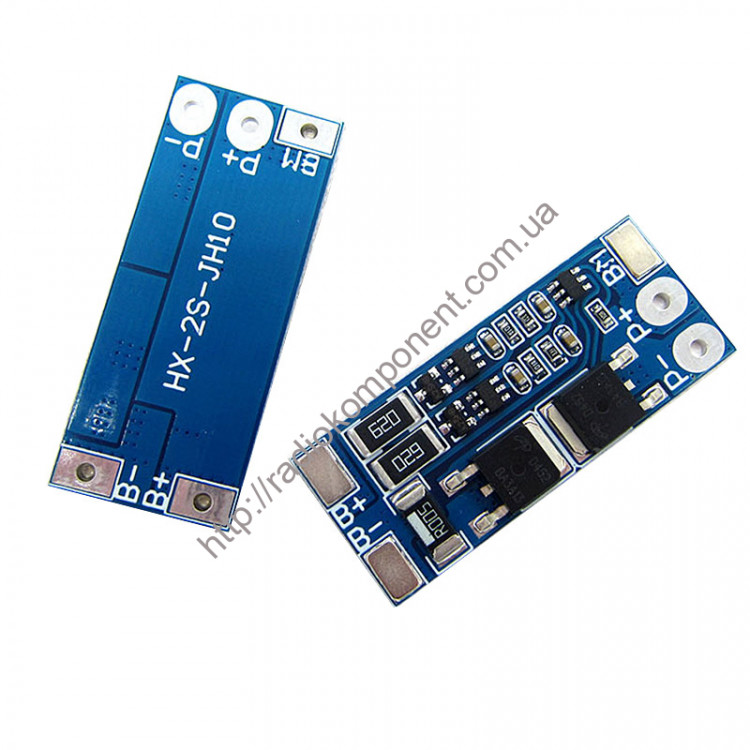

BMS контролер заряду-розряду для 2-х Li-Ion акумуляторів 18650 з балансиром HX-2S-JH10 8/10 A 7.4V

BMS (Battery Management System) – система управління батареєю, яка призначена для контролю стану акумуляторів, управління процесом заряду/розряду батареї тощо.

До модуля контролер заряду-розряду HX-2S-JH10 можна підключити одночасно два акумулятори (18650). Особливостями даного контролера заряду є захист від КЗ (короткого замикання) і захист від перерозряду (перезаряду). Струм розряду даного BMS контролера становить 8 А, а струм спокою досягає до 10 мкА. Відключення заряду акумулятора відбувається при досягненні напруги 4,25 - 4,35, а розряду при зниженні напруги до 2,7 - 3,0 В.

Модуль контролер заряду-розряду акумуляторів HX-2S-JH10 має 5 висновків:

B+: позитивний полюс акумулятора
B-: негативний полюс акумулятора
BM: середня точка збирання акумуляторів
P-: негативна клема заряду/розряду
P+ позитивна клема заряду/розряду
При перевищенні максимального допустимого значення напруги живлення контролер заряду активує режим «захисту». Щоб відновити роботу модуля, необхідно знову подати напругу на вхід плати BMS або почекати деякий час, поки контролер заряду не відключить захист автоматично.

Діапазон напруги живлення модуля становить від 8,4 до 9,0 В. Для заряду можна використовувати перетворювач напруги, що підвищує, з обмежувачем струму. Зверніть увагу, що модуль не є зарядним пристроєм.

Технічні характеристики модуля:

Модель HX-2S-JH10
Максимальна напруга заряду акумулятора, 4,25 ... 4,35
Напруга розряду акумулятора, 2,7 ... 3,0
Напруга живлення, 8,4 ... 9,0
Струм розряду, А 8
Струм розряду максимальний короткочасний, А 10
Розміри модуля, мм 40 х 16 х 4.
