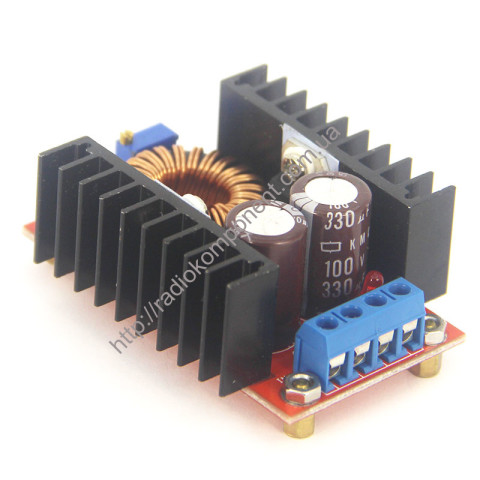

DC-DC конвертер підвищує 10...32В 60...97В 100 Вт (2 А макс.)

Цей модуль є потужним і надійним перетворювачем напруги постійного струму. Конвертер змінює вихідну напругу постійного струму в діапазоні від 60 до 97 В. Модуль має широкий діапазон високої напруги, тому його можна використовувати для живлення потужних світлодіодних стрічок, матриць, потужного освітлення і т.д. Також конвертер напруги можна використовувати в проектуванні різних джерел живлення, зарядних пристроїв та інших пристроїв.

Регулювання вихідної напруги постійного струму здійснюється за допомогою оборотного підстроювального резистора. Перед підключенням модуля до навантаження необхідно повернути регулятор у початкове положення, а потім виставити необхідну вихідну напругу. Максимальна вихідна потужність модуля із встановленим радіатором становить 70 Вт, а при додатковому охолодженні 100 Вт. Вихідний струм перетворювача може досягати до 2 А. Коефіцієнт корисної дії (ККД) модуля становить близько 85%. З метою безпеки радіатор, встановлений до корпусу мікросхеми, ізольований від неї.

Підключається перетворювач до гвинтових клем досить просто. Призначення висновків клем:

IN+: вхідна напруга 10-32 В
IN-: «земля»
OUT+: вихідна напруга 60 - 97 В
OUT-: загальний провід навантаження
Подається живлення від зовнішнього джерела живлення. Діапазон вхідної напруги постійного струму перетворювача становить від 10 до 32, а вихідної напруги від 60 до 97 В. Сигналізує про подачу живлення на модуль червоний світлодіод, який підключений до шини живлення.

Модуль не має захисту від КЗ (короткого замикання) та зворотної полярності. При необхідності встановити захист від переполюсування потрібно до вхідних клем підключити діод або діодний міст.

Вхідна напруга, 10 ... 32
Вихідна напруга, 60 ... 97
Максимальна вихідна потужність, Вт 70 (100 із додатковим охолодженням)
ККД, % 85
Максимальна вихідна сила струму, А 2
Струм споживання холостого ходу, ма 35
Регулювання напруги, % 0,5
Регулювання навантаження, % 2,5
Робочий діапазон температур, °C -40...+85
Розміри модуля, мм 65 х 47 х 23,5.
