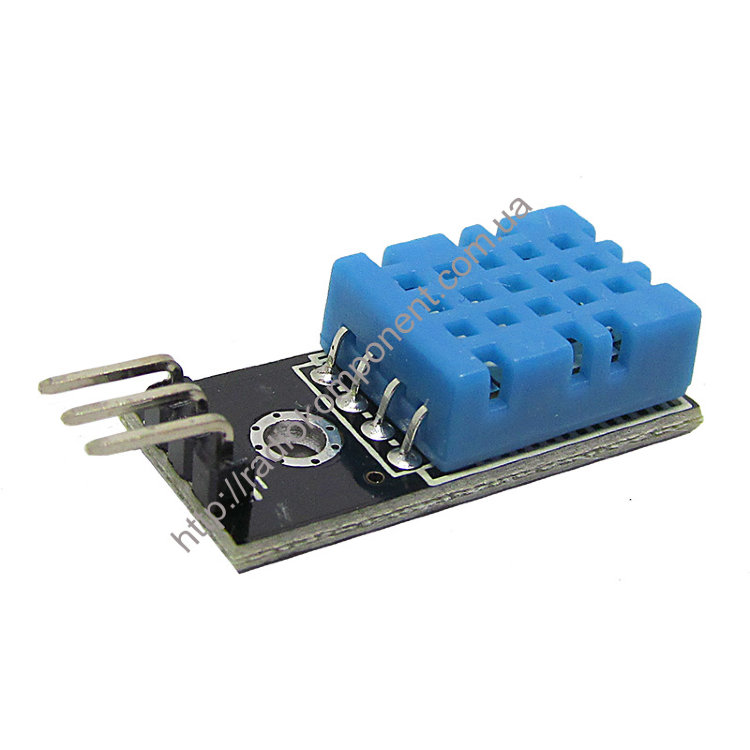

DHT11 модуль датчика вологості та температури

Датчик DHT11 популярний датчик, який служить для вимірювання температури та відносної вологості навколишнього середовища. Даний модуль може використовуватися в системі "розумний дім", у створенні проектів, пов'язаних із параметрами погоди, або у побутових проектах. Датчик не має швидкодії та точності, але сенсор часто використовують у своїх перших проектах в середовищі Arduino, через його простоту у використанні.

Основою для датчика є: термістор і гігрометр. Крім двох датчиків, модуль вбудований АЦП у вигляді мікроконтролера (8-біт), який необхідний для перетворення аналогових значень вологості і температури в цифрові сигнали. Перевагою датчика в порівнянні з аналогом (DHT22) є його низька вартість.

Датчик підключається до плати Arduino або інших мікроконтролерів за допомогою 3 висновків (VCC, GND, S). На платі модуля датчика DHT11 вже вбудовані компоненти, які полегшують підключення до Arduino. Для підключення необхідно подати напругу на вихід VCC від зовнішнього джерела живлення або мікроконтролерного пристрою та підключити загальний вихід модуля GND, а для передачі цифрового сигналу підключити контакт S до цифрового порту Arduino.

Якщо у вас невстановлена бібліотека DHT в середовищі розробки Arduino IDE, її можна завантажити і встановити самостійно.

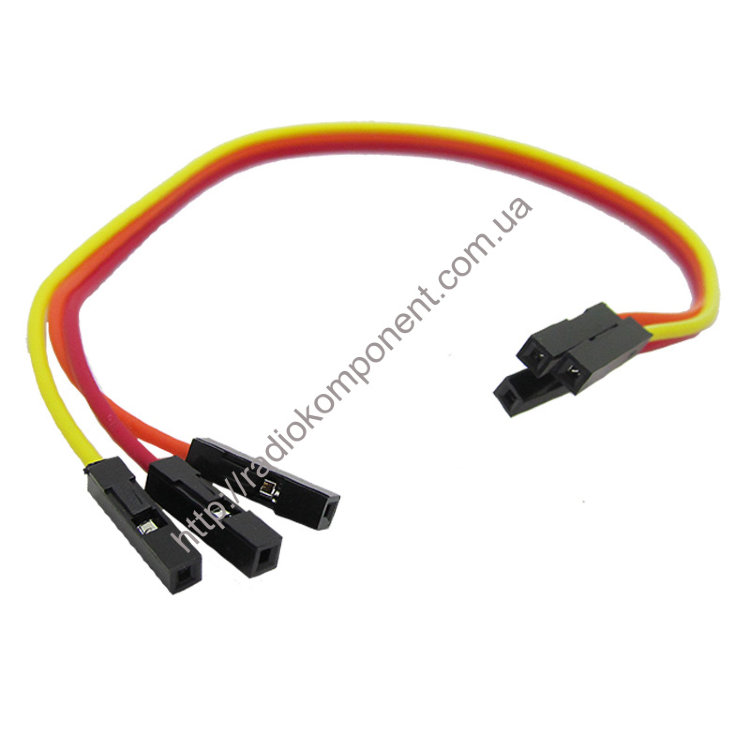

Комплект складається з плати модуля датчика вологості та температури DHT11 та 3 штук проводів (мама-мама).

Технічні характеристики датчика:

Напруга живлення, 3 ... 5,5
Точність визначення вологості, % 20...90
Точність температури, °C 0 ... 50
Максимальна частота опитування, Гц 1
Споживаний струм, ма 0,5...2,5
Розміри модуля, мм 15,5 х 12 х 5,5.
