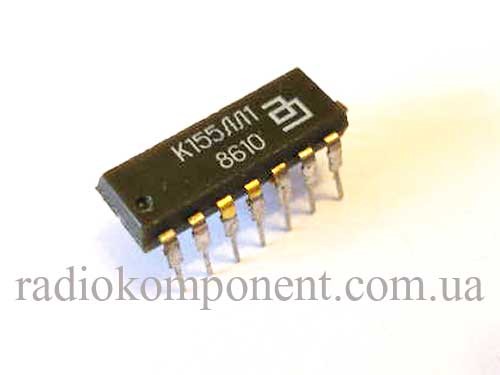

К155ЛЛ1

Інтегральна мікросхема серії ТТЛ.
Мікросхеми К155ЛЛ1 являють собою 4 двовходові логічні елементи АБО.
Містять 84 інтегральні елементи.
Корпус типу 201.14-1, маса трохи більше 1 р.

Гранично допустимі режими експлуатації:
- напруга живлення .......... 4,75 - 5,25 В
- Вхідна напруга низького рівня ..........< 0,4 В
- Вхідна напруга високого рівня .......... > 2,4 В
- Вхідний струм низького рівня ..........< 16 мА
- Вихідний струм високого рівня ..........< -0,8 мА
- Місткість навантаження ..........< 15 пФ
- Тривалість фронту та зрізу вхідного імпульсу< 150 нс
- Температура навколишнього середовища:
- К155 .......... -10 + 70 °С
- КМ155 ......... - 45 + 85 °С
