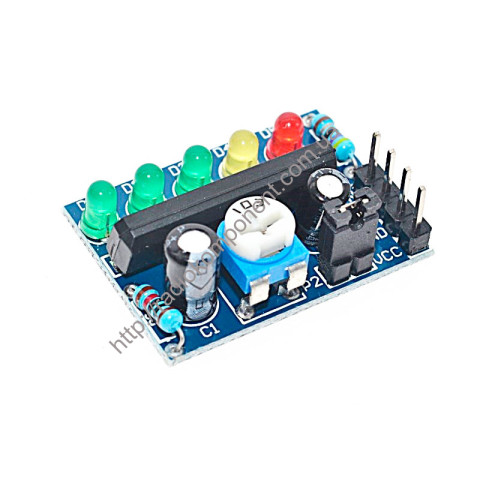

KA2284 індикатор рівня

LED індикатор рівня сигналу/заряду KA2284 призначений для світлодіодної індикації рівня змінного аналогового сигналу (індикація налаштування тюнера, індикація рівня сигналу на лінійному виході, індикація вихідної потужності, індикатор живлення, індикація рівня заряду акумуляторів або батарей). Індикатор відмінно підійде для металошукача Пірат та інших аналогічних приладів, що мають звукову індикацію, але не мають світловий.

Залежно від рівня сигналу горітимуть світлодіоди D1 – D3 (зелені), D4 (жовтий), D5 (червоний) відповідно D1 – D3 невеликий або нормальний рівень сигналу, D4 – пороговий рівень, D5 – максимальний.

Для регулювання рівня сигналу на платі індикатора є підстроювальний резистор RP1. Також на платі індикатора є джампер P2, знявши який можна перевести плату в режим роботи зі змінним струмом. LED індикатор рівня сигналу/заряду KA2284 має один 4-піновий штирьовий роз'єм, з відстанню між контактами 2,54 мм. Живлення індикатора може здійснюватися від джерела постійного струму з напругою 3,5 – 15 В.

Характеристики:
напруга живлення: 3,5 - 15 В;
струм спокою: 7 – 10 мА;
вихідний струм: 7 - 10 мА;
мінімальна вхідна напруга: 50 мВ;
частотний діапазон: 20 - 20000 Гц;
діапазон індикації: 18 - 20 dB;
розміри (Д х Ш х В): 28 х 21 х 12 мм.
