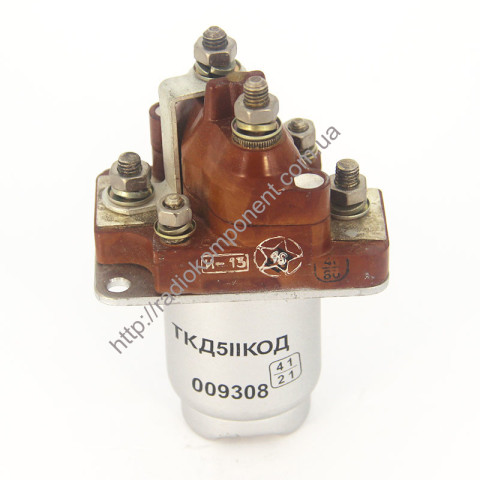

Контактор ТКД511КОД 2008 рік

Контактор, що включає ТКД511КОД, призначений для комутації ланцюгів в електросистемах об'єктів авіаційної техніки всекліматичного застосування.

Структура умовного позначення:
ТКД511КОД
- Т - номінальна напруга в ланцюзі обмотки управління контактора - 27 В;
- К - позначення апарату: К - контактор;
- Д - значення номінального струму в ланцюзі головних контактів, що позначає розряд:
- літера Е – одиниці;
- літера Д – десятки;
- літера С – сотні;
- 5 - вказує кількість одиниць даного розряду;
- 1 - число незалежних контактів, що розмикають;
- 1 - кількість незалежних замикаючих контактів;
- К – режим роботи – короткочасний;
- Про - максимально допустима температура навколишнього середовища: - 85°С;
- Д - додаткова температура 25 ° С

Основні технічні характеристики контактора ТКД511КОД:
• Номінальна напруга ланцюга живлення, ...... 27
• Струм комутації, А ...... 50
• Напруга комутації, В:
- Постійного струму ...... 30
- змінного струму ...... 220В 360-1100Гц
• Число комутованих ланцюгів ...... 1
• Режим роботи ...... короткочасний
• Габаритні розміри, мм......60х38х90.
