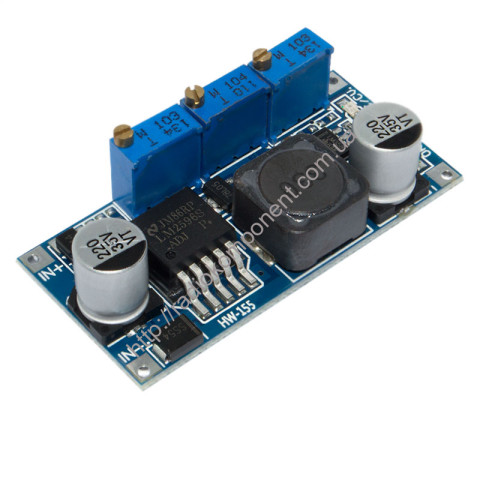

LM2596S для зарядних пристроїв DC-DC

Модуль LM2596S є понижуючим конвертером, який перетворює вхідну напругу і силу струму в необхідні значення. Модуль можна використовувати для живлення світлодіодів, заряджання акумуляторів і т.д. Також можна використовувати як простий лабораторний джерело живлення з регульованими значеннями сили струму і напруги.

Плата модуля спроектована з урахуванням мікросхеми LM2596S. Мікросхема має 8 висновків та зібрана у корпусі «TO-263». LM2596S є понижувальним перетворювачем постійної напруги. Також на платі модуля розташовані 3 підстроювальні резистори (SW1, SW2, SW3):

SW1: відповідає за регулювання вихідної напруги
SW2: налаштовує допустиме значення вихідного струму
SW3: використовується для встановлення напруги повного заряду акумулятора
На платі модуля є 4 висновки. Висновки IN- («земля») та IN+ (вхідна напруга) використовуються для підключення джерела вхідної напруги. Для підключення модуля LM2596S до зовнішніх пристроїв використовуються клеми вихідної напруги OUT+ (вихідна напруга) та OUT-(«земля»). Діапазон вхідної напруги становить від 5 до 35, відповідно на виході перетворювача від 1,25 до 30 В. На платі модуля відсутні клемники, тому клеми зовнішнього джерела живлення і пристрою підключаються за допомогою паяння.

Плата конвертера LM2596S має 3 індикатори:

LED 1: світиться під час заряджання акумулятора
LED 2: спалахує в момент закінчення зарядки
LED 3: сигналізує про подачу живлення плати модуля
Максимальне вихідне значення сили струму становить 3 А. При досягненні навантаження понад 15 Вт необхідно встановити радіатор мікросхеми LM2596S. Встановлюється радіатор на спеціальне місце з металізацією на звороті палати.

Для зручного кріплення модуля передбачено 4 отвори.

Технічні характеристики модуля:

Мікросхема LM2596S
Вхідна напруга, 5 ... 35
Вихідна напруга, 1,25 ... 30
Вихідний струм, А 3
Розміри модуля, мм 48 х 24 х 14
