Мега Тестер LCR-T4 Прошивка ver1.15UA RLC, ESR-метр, тестер діодів, транзисторів

Загальна характеристика:

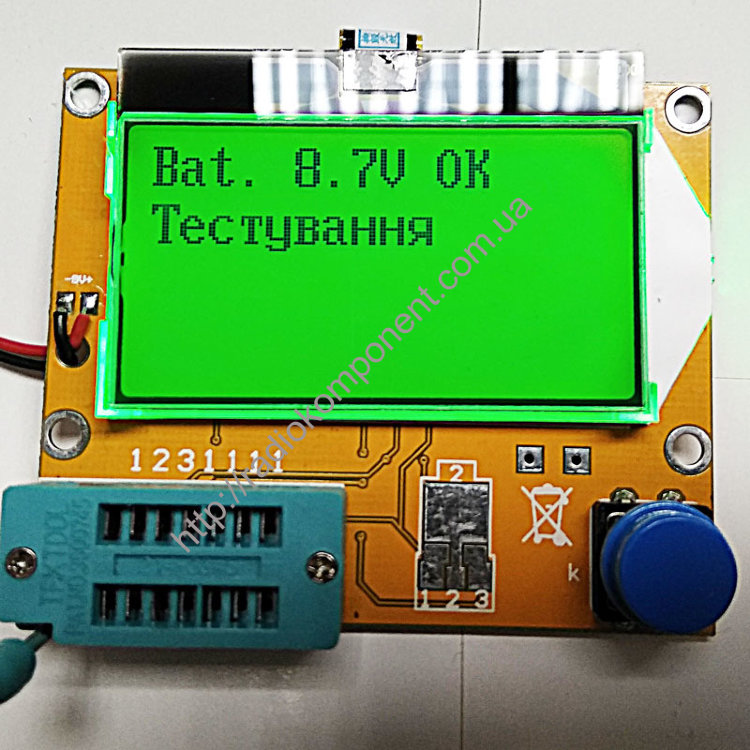

Спроектовано мегатестер на базі мікроконтролера ATmega328, LCD дисплея COG12864, керуючої кнопки, колодки, кварцового резонатора та інших допоміжних компонентів, які забезпечують правильну роботу пристрою. Особливістю пристрою є: автоматичне відключення та легкий процес калібрування.

Вимірювання параметрів:

За допомогою мега тестера LCR-T4 можна дізнатися параметри таких компонентів: конденсатора, резистора, напівпровідникових елементів (транзистор, діод) та котушки індуктивності.

Вимірювач може визначити такі параметри електронних компонентів:
опір елемента
індуктивність
ємність конденсатора
Тип і характеристики транзистора/діода
Коефіцієнт передачі струму бази біполярного транзистора
Напруга насичення біполярного транзистора
Ємність затвора польового транзистора
Напруга відкриття польового транзистора
Падіння напруги на діоді
Паразитна ємність діода

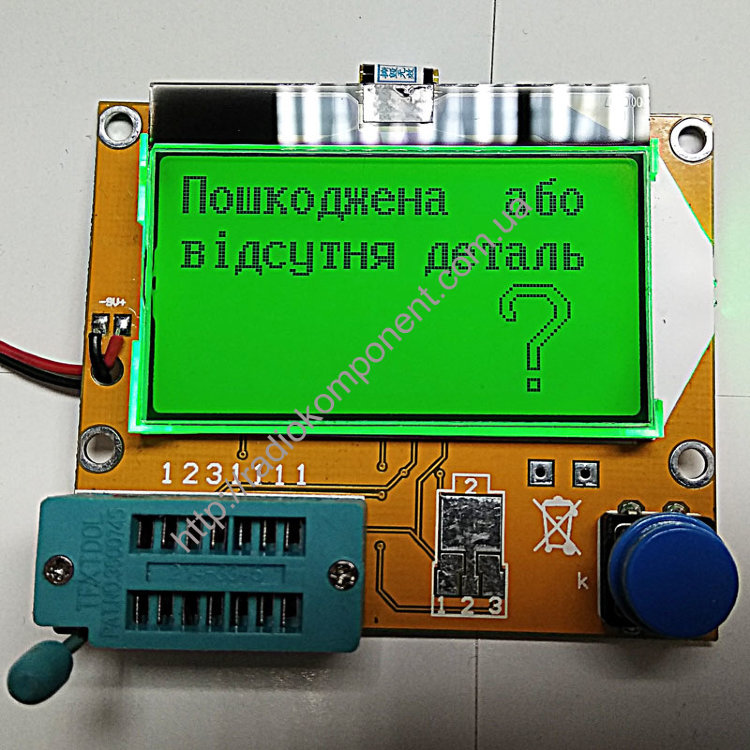

Для того, щоб виміряти параметр компонента, спочатку необхідно підключити джерело живлення у вигляді батареї "Крона". Потім слід прибрати фіксацію з колодки, потягнувши важіль угору, і помістити потрібний елемент у колодку. Після чого потрібно закрити фіксатор, потягнувши важіль донизу, і короткочасно натиснути на кнопку управління. Потім мега тестер LCR-T4 автоматично визначає характеристики елемента, який встановлено в планку.

Зверніть увагу, при вимірі ємності конденсатора, його необхідно розрядити!

Калібрування:

Калібрування тестера має проводитися періодично як і для будь-яких інших вимірювальних приладів. Для того щоб відкалібрувати вимірювач, приготуйте два високоякісні конденсатори (поліпропіленових, металоплівкових...) ємністю понад 100nF і 4-30nF, а також перемичку для замикання трьох контактів у тестовій панелі. Далі необхідно встановити перемичку в контакти 1, 2, 3 та натиснути на кнопку управління. Після ввімкнення на екрані з'явиться запит "Режим самотесту?". Ще раз натисніть кнопку для підтвердження. Розпочнеться калібрування. Дочекайтесь повідомлення "Ізоляція!" та видаліть перемичку. Самокалібрування продовжиться до появи символу конденсатора і номіналу який необхідно вставити. Як правило, при першому калібруванні потрібно вставити спочатку конденсатор ємністю понад 100 нанофарадах, а потім 4-30 нанофарадах, а за наступних лише 4-30 нФ.

Закінчення калібрування супроводжуватиметься відображенням версії програмного забезпечення та повідомленням "Тест закінчено". Повне калібрування завжди можна повторити, зайшовши в меню і вибравши пункт "Режим самотесту".

Технічні характеристики пристрою:

мікроконтролер ATmega328
Напруга живлення, 9
Діапазон вимірюваного опору 0,1 Ом... 50 МОм
Діапазон вимірюваної індуктивності
0,01 мГн ... 20 Гн
Діапазон вимірюваної ємності 25 пФ ... 100000 мкФ
Робочий струм, ма 25
Розміри модуля, мм 72х59.
