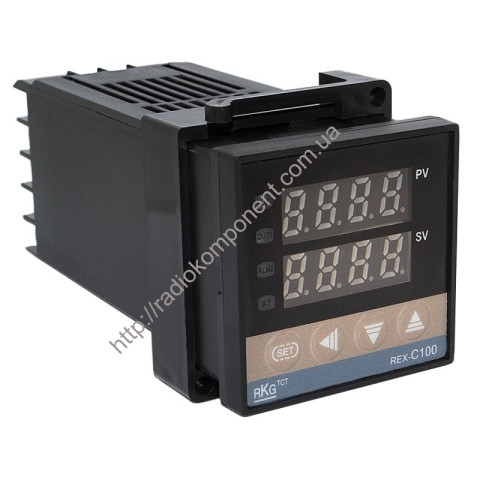

PID(ПІД) терморегулятор REX-C100 BGA 0 - 400°C

Застосовується в основному для керування нижнім підігрівом паяльних станцій BGA, стоїть у багатьох досить дорогих паяльних станціях.

Програмований високотемпературний PID (ПІД) контролер температури терморегулятор REX-C100FK02-M. Підтримує роботу з десятьма видами термопар та термоопорів. ПІД-регулятор дозволяє максимально точно підтримувати задану температуру.

ПІД-терморегулятор REX-C100 використовується для точного підтримання заданого значення температури в діапазоні температури у технологічних процесах. Широкий вибір датчиків, що підтримуються, дозволяє однаково вдало застосовувати цей регулятор як у побутових так і в промислових процесах. Одноканальний ПІД-терморегулятор виконаний у компактному пластиковому корпусі чорного кольору. Для виведення інформації використовується два світлодіодні чотиризначні індикатори, позначені PV (поточне значення, червоний колір), SV (встановлене значення, зелений колір). Також використовується 4 світлодіоди (ALM1 – індикатор спрацьовування аварійного виходу; OUT1 – індикатор спрацьовування керуючого виходу; АТ – індикатор режиму автоматичного регулювання за ПІД законом).

Для керування терморегулятором використовують 4 кнопки, які розміщені на передній панелі. Позначення кнопок "SET" (перемикання налаштувань), "вліво" (перемикання розряду), "вниз" (зменшення значення), "вгору" (збільшення значення).

Прилад в процесі використання може перемикатися між двома режимами "Робота" та "Налаштування". У режимі «Робота» терморегулятор здійснює вимірювання та регулює температуру відповідно до заданих параметрів. У режимі «Налаштування» можна встановити 35 необхідних параметрів та констант. Опис процесу налаштування міститься в інструкції, що додається внизу. Для увімкнення режиму «Налаштування» необхідно протягом 3 секунд утримувати кнопку «SET», на індикаторі PV з'явиться напис AL1. Перехід між параметрами здійснюється кнопкою «SET», встановлення значень вибраного параметра кнопками: «вліво» (перемикання розряду), «вниз» (зменшення значення), «вгору» (збільшення значення). Підтвердження встановленого значення параметра виконується кнопкою "SET". Для переходу в режим "Робота" потрібно натиснути та утримувати кнопку "SET" протягом 3 секунд, або почекати 30 секунд і прилад зробить це автоматично.

ПІД-терморегулятор REX-C100 має релейний вихід, який може комутувати, ланцюг живлення пристрою нагрівання або охолодження. Максимальний струм комутований реле 3А при напрузі 240В змінного струму.

Для роботи з терморегулятором необхідно підключити датчик температури підключити ланцюг, що комутується, до контактів 3, 4, 5 (контакти 3-5 нормально замкнуті), після цього підключити живлення 100 - 240В змінного струму, до контактів 1 і 2. Слід звернути особливу увагу на правильне підключення полярності термопари.
