Регулятор потужності AC 220V 4kW з радіатором

Модуль BTA41-600 є зібраним регулятором потужності активних навантажень. Модуль можна застосовувати для зміни потужності паяльника, електродвигуна, вентилятора, яскравості штучного освітлення та інших електричних пристроїв. Максимальна потужність навантаження складає 4000 Вт. Зверніть увагу, що цей перетворювач не може регулювати потужність реактивного навантаження (побутова електроніка, ліхтарі тощо).

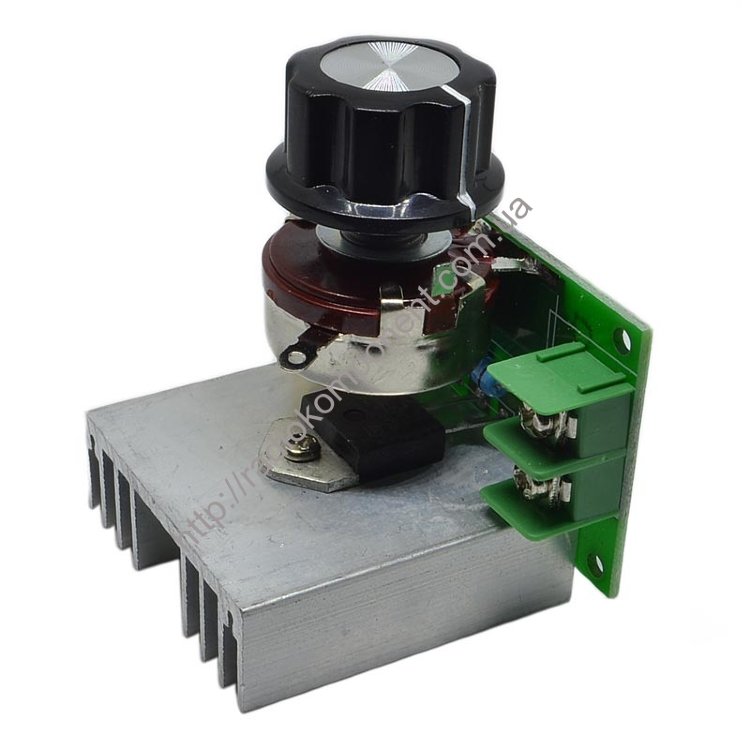

Модуль спроектований на базі симістора BTA41-600, який має 3 висновки та виконаний у корпусі «TO-3». На корпусі симистора BTA41-600 закріплений радіатор, який забезпечує охолодження потужністю понад 2000 Вт. Оновним компонентом модуля є симистор, фаза відкриття якого залежить від зміни напівхвилі напруги живлення. Завдяки цій залежності регулюється вихідна потужність активного навантаження. Регулювання вихідної напруги здійснюється за допомогою змінного резистора. Діапазон зміни значення напруги становить від 15 до 100%.

Підключається навантаження до плати регулятора за допомогою клемника. Полярність підключення відображається на платі модуля.

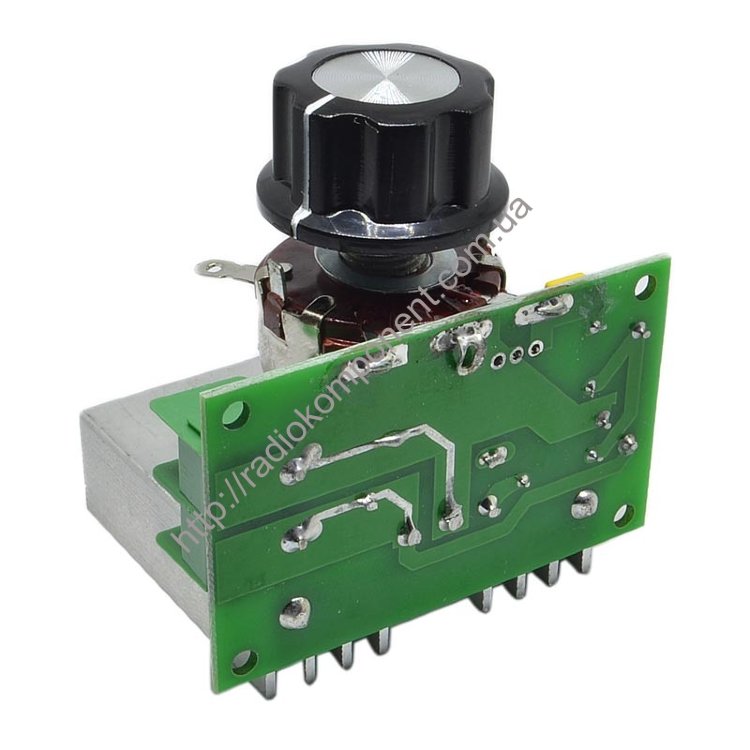

Плату модуля можна встановити в корпус пристрою (є 4 отвори).

Технічні характеристики модуля:
Симистор BTA41-600
Вхідна напруга, 220
Діапазон регулювання вихідної напруги, 50 ... 220
Максимальна вихідна потужність, Вт 4000
Розміри модуля, мм 85х55х38.
