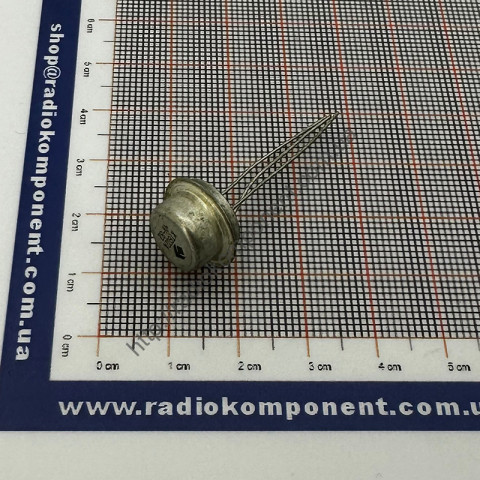

Транзистор КТ602А

Основні технічні характеристики транзистора КТ602А:
• Структура транзистора: npn;
• Рк max - Постійна потужність колектора, що розсіюється: 0,85 Вт;
• Рк і max - Максимально допустима імпульсна потужність колектора, що розсіюється: 2,8 Вт;
• fгр – межова частота коефіцієнта передачі струму транзистора для схеми із загальним емітером: не менше 150 МГц;
• Uкбо max - Максимальна напруга колектор-база при заданому зворотному струмі колектора та розімкнутого ланцюга емітера: 120 В;
• Uебо max - Максимальна напруга емітер-база при заданому зворотному струмі емітера та розімкнутого ланцюга колектора: 5 В;
• Iк max – максимально допустимий постійний струм колектора: 75 мА;
• Iк і max – Максимально допустимий імпульсний струм колектора: 500 мА;
• Iкбо – Зворотний струм колектора – струм через колекторний перехід при заданій зворотній напрузі колектор-база та розімкнутому виведенні емітера: не більше 70 мкА;
• h21е - Статичний коефіцієнт передачі струму транзистора для схем із загальним емітером: 20...80;
• Ск - Місткість колекторного переходу: не більше 4 пФ;
• Rке нас - Опір насичення між колектором та емітером: не більше 4 Ом;
• tк – постійна часу ланцюга зворотного зв'язку на високій частоті: не більше 300 пс.
