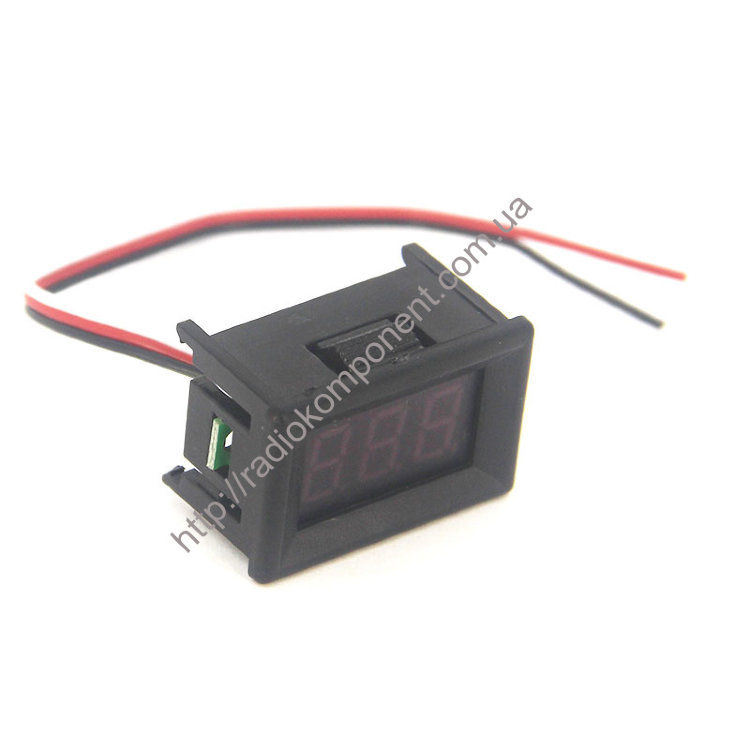

Вольтметр цифровий 0-30V mini вбудований червоного світіння

Цифровий вольтметр, призначений для вимірювання напруги постійного струму електричного кола. Цей пристрій можна використовувати в блоках живлення, зарядних пристроях різних приладів тощо. Також його можна використовувати для вимірювання напруги в різних електричних ланцюгах, підключивши пристрій до висновків.

Особливостями даного вольтметра є низька вартість та висока точність виміру. Спроектовано цифровий вольтметр на основі семисегментного індикатора, керуючої мікросхеми та інших допоміжних компонентів. Дисплей призначений для відображення значення поточної напруги. Дана модель вольтметра має червоне підсвічування. Діапазон вимірювання напруги знаходиться в межах від 0 до 30 В. Похибка вимірювання становить близько 1%.

Завдяки невеликим розмірам і дизайну, що вбудовується, цифровий вольтметр можна вмонтувати в панель когось пристрою. На звороті корпусу розташовані монтажні отвори, що дозволяють закріпити пристрій на плоскій поверхні.

Підключається цифровий вольтметр до електричного ланцюга, що вимірюється, за допомогою 3 проводів. Призначення висновків:

VCC (червоний провід): напруга живлення 4,7 - 30 В
GND (чорний провід): «земля»
VIN (білий провід): вимірювання напруги зовнішнього пристрою 0 – 30В
Цей цифровий вольтметр можна підключити 2 способами:
Якщо напруга живлення вимірюваного ланцюга знаходиться в діапазоні від 4,5 до 30 В, пристрій можна підключити безпосередньо до ланцюга.
При необхідності цифровий вольтметр можна підключити до окремого джерела живлення, тоді до ланцюга, що вимірюється, необхідно підключити висновок VIN.
Живиться пристрій від електричного ланцюга або зовнішнього джерела живлення. Діапазон напруги живлення пристрою становить від 4,7 до 30 В. Використання напруги живлення понад 30 В виведе пристрій з ладу. Як захист від перевищення допустимого значення напруги рекомендується встановити на вхід запобіжник, супресор і т.д.

Технічні параметри цифрового вольтметра:

Діапазон вимірюваної напруги, В 0 ... 30
Напруга живлення, 4,7 ... 30
Похибка вимірювання, % 1
Вхідний опір не менше, ніж 100
Струм споживання не більше, ма 18
Час виміру, мс 300
Колір дисплея Червоний
Діапазон робочих температур, °C -10...+65.

Габаритні розміри, мм 35 x 23 x 20.5
Посадковий розмір, мм 32.5 x 22.5
Висота цифри, мм 9.
