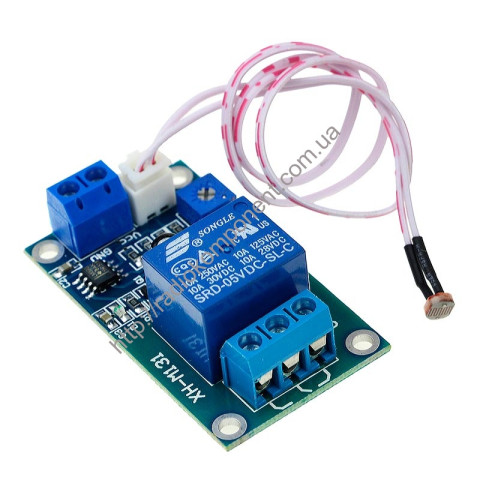

Фотореле XH-M131-5V

Модуль фотореле активує реле за певної інтенсивності світла. Визначає рівень освітленості фоторезистор, який підключений за допомогою кабелю довжиною 20 см. При попаданні світла на фоторезистор він змінює опір. Через це змінюється напруга ланцюга, яке сигналізує про кількість світла. Модуль можна використовувати в проектах, в яких необхідно спрацьовувати реле за наявності заданої яскравості світла (освітлення вулиці, включення фар автомобіля тощо).

На платі є компаратор LM393, який визначає інтенсивність світла фоторезисторі. Рівень чутливості датчика можна регулювати за допомогою підстроювального резистора. Модуль не має таймерів увімкнення та відключення. Спрацьовує реле у разі перевищення заданого порога чутливості датчика. Якщо освітленість часто змінює свій стан, то реле спрацьовуватиме часто.

Підключається фоторезистор до модуля за допомогою виводу COS. На платі модуля є 2 клемники:

J1 (клемник 1): підключається живлення реле
J2 (клемник 2): підключається навантаження
Також на платі присутні 2 світлодіоди:

D1: сигналізує про живлення модуля
D2: спалахує при перевищенні заданого порога чутливості датчика
Подавати живлення на плату модуля можна від зовнішнього джерела живлення. Напруга живлення модуля становить 5 В. Плата реле комутує напругу до 250 і витримує струм до 10 А.

ехнічні характеристики модуля:

Мікросхема LM393
Реле SRD-05VDC-DL-C
Максимальне навантаження 10A, 250В
Номінальна напруга на котушці, 5
Довжина дроту, см 20
Робоча температура, °C -25...+70
Розміри модуля, мм 60 х 30 х 20
