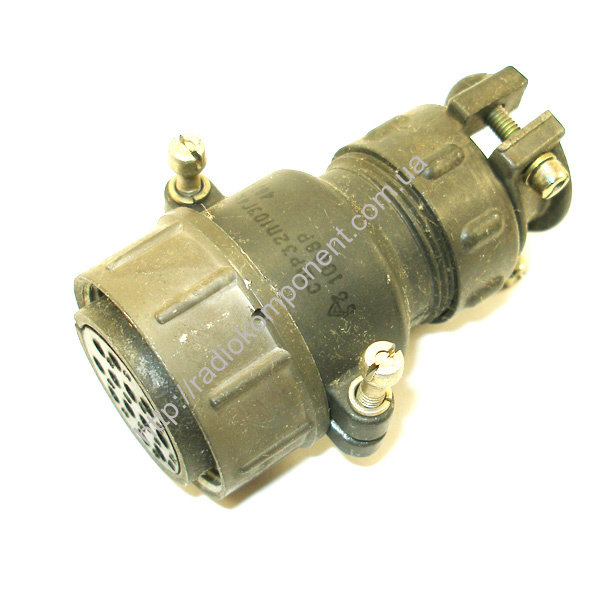

Разъем СШР32П10ЭГ4Н (розетка)

Соединитель СШР32П10ЭГ4Н цилиндрический низкочастотный негерметичный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными.

Блочная часть соединителей изготавливается без патрубков, кабельная часть с прямым или угловым патрубком.

Сочленение соединителей ― резьбовое, поляризация корпусов одношпоночная.

Покрытие контактов ― серебро.

Метод монтажа ― пайка.

Соединители СШР изготавливаются для внутреннего монтажа в исполнении УХЛ в соответствие с техническими условиями АСЛР.434410.019 ТУ (АШДК.434410.079 ТУ).

Основные технические характеристики СШР32П10ЭГ4Н:

― Сопротивление контактов ..... не более 1,3 мОм

― Сопротивление изоляции ..... не менее 5000 МОм

― Максимальная токовая нагрузка на одиночный контакт ..... 35 А

― Количество сочленений–расчленений ..... 500

― Интервал рабочих температур ..... от -60 до +70°С

― Минимальная наработка ..... 1000 часов
