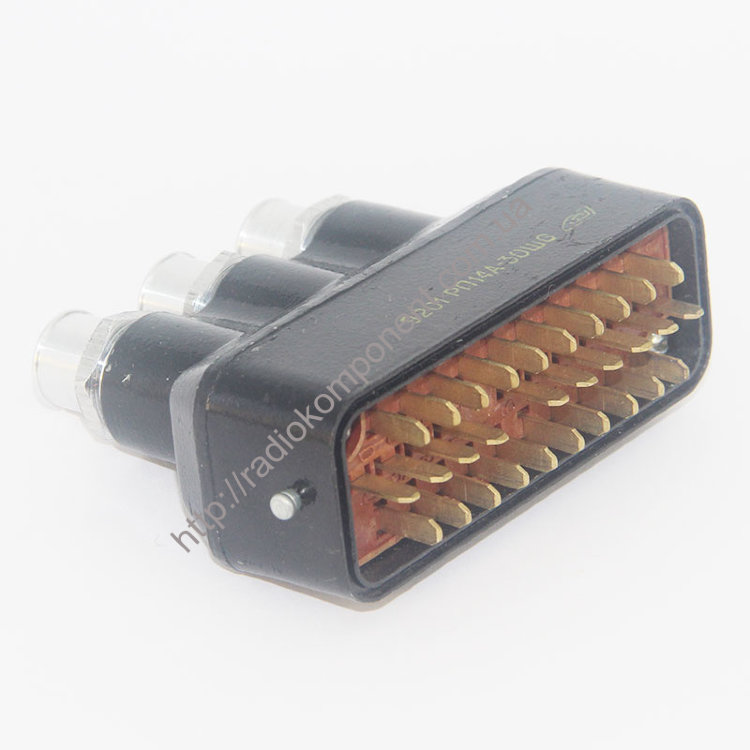

Соединитель РП14А-30Ш6

Соединитель РП14А-30Ш6 низкочастотный прямоугольный предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов напряжением 800 В.
Соединители РП14А изготавливают в климатическом исполнении УХЛ и В по ГОСТ 15150-69.
Вид приемки - 1,5,9.
Технические условия: бР0.364.024 ТУ (ОТК), ЕСЗ.656.015 ТУ (ПЗ).
Соединители РП14А используются для наружного монтажа.
Вилки и розетки РП14А оснащены универсальными металлическими корпусами с замками и имеют прямой и угловой выходы кабеля. Для крепления кабеля в корпусе служит втулка.
Вилки и розетки имеют направляющие элементы-ловители.
Соединители всеклиматического исполнения, имеющие кабельные корпуса, изготавливаются в пылебрызгозащитных (с уплотнительной прокладкой) корпусах.
Контакты вилок и розеток плавающие.

Структура условного обозначения:
РП14А-30Ш6
РП - Тип соединителя: ручного сочленения (расчленения) общего назначения, низкочастотный, прямоугольный;
14 - Порядковый номер разработки;
А - Конструктивный вариант с унифицированным кожухом;
30 - Количество контактов: 21, 30;
Ш - Тип контакта: Ш - штыревой контакт (вилка); Г - гнездовой контакт (розетка);
6 - Тип кожуха:
- 3 - блочная часть с приборным кожухом;
- 4 - блочная часть с проходным кожухом;
- 6 - блочная часть с прямым кожухом;
- 7 - блочная часть с угловым кожухом;
- 8 - блочная часть с боковым кожухом;
5 - Покрытие контактов: 5 - химическое окисное пассивное покрытие; без буквы - серебро;
В - Климатическое исполнение: В - всеклиматическое; без буквы - УХЛ.
